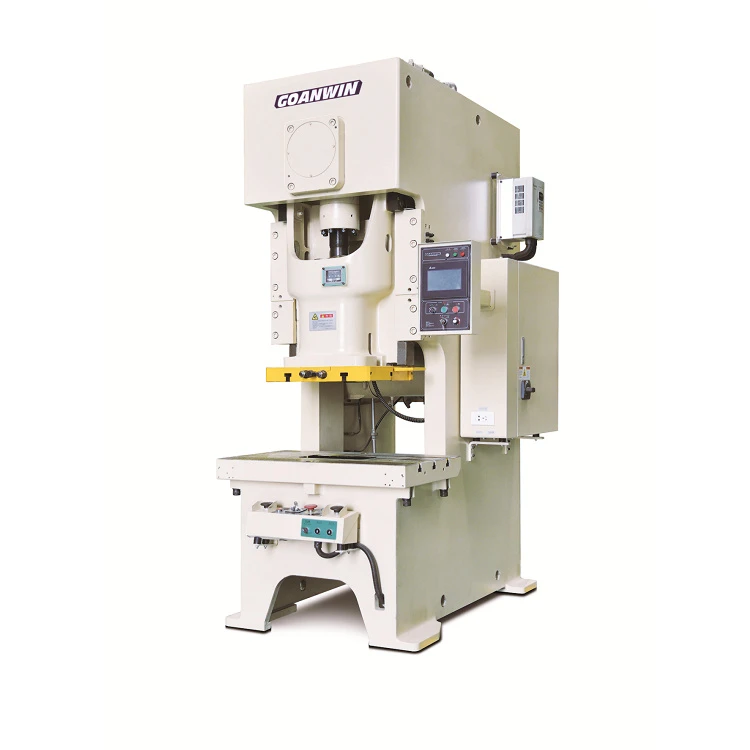

Această presă cu manivelă cu cadru C este, în general, aplicabilă pentru procesele de decupare, perforare, îndoire și formare pe o singură lucrare mică de plăci subțiri de oțel și piese de matriță progresivă, care se pot conecta cu o singură presă, matriță progresivă, braț mecanic sau adăugate cu sistem de transfer.

Caracteristici

Cuplu mare, ambreiaj și frână cu zgomot redus.

Cadru rigid cu mai puțină deformare.

Roțile de transmisie de înaltă precizie și manivela de înaltă rigiditate asigură o durată lungă de viață și precizie a presei.

Sistemul de lubrifiere forțată cu monitor implicit asigură fiabilitatea funcționării.

Design ușor de utilizat și sistem de control electric care asigură compatibilitate ridicată cu automatizarea.

Revizuiți mai jos specificațiile presei noastre pentru cadru intercalat din seria A1, apoi contactați-ne pentru asistență în identificarea presei mecanice potrivite pentru aplicația dvs.

Presele Goanwin pot fi personalizate pentru a îndeplini o gamă mai largă de SPM, cursă, punct de rating (BDC), pat și alte specificații și dimensiuni.

Date tehnice

Model			A1-25		A1-45		A1-60		A1-80		A1-110		A1-160		A1-200		A1-250		A1-315
			V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Capacitate		Tonă	25		45		60		80		110		160		200		250		315
Punct de tonaj nominal		mm	3.2	2.3	3.2	2.3	4	2.3	5	3.2	5	3.2	6	4	6	4	6	4	8	6
Lovitură de diapozitiv		mm	80	30	110	50	130	50	150	60	180	70	200	80	200	100	250	100	250	100
AVC pe minut	Variabilă	SPM	70-100	95-190	50-90	85-175	40-85	80-160	40-75	70-140	30-60	60-120	25-55	50-100	20-50	45-80	20-45	40-70	20-40	30-50
	Fix	SPM	75	135	65	125	60	120	60	100	50	90	45	80	35	60	30	55	30	40
Max. Înălțimea morții		mm	230	255	270	300	300	340	330	375	350	405	450	510	450	500	450	525	500	575
Reglarea înălțimii matriței		mm	50		60		70		80		90		100		110		120		120
Adâncimea gâtului		mm	170		230		270		310		350		390		420		430		450
Zona de diapozitive		mm	350x300x50		430x350x60		500x400x70		560x460x70		650x520x80		700x580x90		850x650x90		920x700x100		1000x720x100
Zona de sustinere		mm	720x320x70		850x440x80		900x520x90		1000x600x100		1150x680x110		1260x760x140		1400x820x160		1550x840x180		1650x880x180
Tija gaura		mm	Ø38.1		Ø38.1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø70
Motorul principal		kw.p	4x4		5.5x4		5.5x4		7.5x4		11x4		15x4		18.5x4		22x4		30x4
Dispozitiv de reglare a glisării			Manual		Manual		Electric		Electric		Electric		Electric		Electric		Electric		Electric
Presiunea aerului		kg/cm²	6		6		6		6		6		6		6		6		6
Înălțimea de lucru		mm	800		800		800		830		845		915		1020		1120		1120
Capacitatea pernei matriței		Tonă	-		2.6		3.6		6.3		8		10		10		14		16
Lovitura de pernă a matriței		mm	-		60		70		70		80		80		100		100		110
Zona efectivă a pernei matriței		mm	-		300x250		350x300		450x310		500x350		660x420		660x460		600x460		700x460
Dimensiuni generale		mm	832x1060x2165		860x1350x2375		970x1390x2585		1180x1755x2685		1305x1935x2915		1425x2060x3300		1575x2300x3675		1740x2345x4000		1900x2850x4200
Greutate totală		Tonă	1.9		3.7		5.4		6.3		9.5		13.8		18.5		24		30
